Linux-Training
Teil 1: Konzepte

Johannes Franken
<jfranken@jfranken.de>

Inhalt

Grundlagen
Filesysteme
Der Bootvorgang
Zugriffsrechte
Konsolen
Shells
1. Funktion
2. verschiedene Shells
Logfiles
Dokumentation

Grundlagen

Hardware-Architekturen

Es gibt verschiedene Hardware-Architekturen, z.B.

x86 (Standard-PCs)
x86_64 (PCs mit "Intel-64"-kompatiblen Prozessoren)
ia64 (Server Systeme mit Intel Itanium-Prozessor)
alpha (von HP, Entwicklung inzwischen eingestellt)
sparc (Sun Microsystems)
PPC (Macintosh- und Amiga-Modelle mit "PowerPC"-Prozessoren)
p5 (IBM Serie-P, das sind ziemlich grosse Server)
s390 (IBM Serie Z, das sind echte Großrechner)

Für jede dieser Hardware-Architekturen gibt es mindestens eine Linux-Distribution.

x86-Hardware

Prozessor
RAM
BIOS
PCI-Bus:
- Netz-Schnittstelle (Ethernet/ISDN)
- PCI-Grafikkarte
- SCSI/IDE/SATA-Controler:
  - Festplatten
  - CD/DVD-Laufwerke
  - Bandlaufwerke
- USB-Bus:
  - Memorysticks
  - Festplatten
  - Drucker
  - Kartenleser
  - Eingabegeräte
    - Maus
    - Tastatur
    - Joystick
  - ...
- PCMCIA-Bus (Laptops):
  - Modems
  - Netz-Schnittstelle (Wireless/Ethernet/ISDN)
- ...
AGP-Bus: AGP-Grafikkarte
PS/2-Ports: Maus, Tastatur, ...
Serieller Port: Modem, ...
Paralleler Port: Drucker, ...
...

Betriebssysteme

Ein Betriebssystem besteht aus

einem Kernel (auf die Hardware zugeschnitten)
Systemprogrammen

Im Lieferumfang enthalten sind meist zusätzlich:

Anwendungsprogramme
Installationsroutine
Dokumentation

Verbreitete Betriebssysteme:

"Unix"-artige:
- verschiedene Linux-"Distributionen":
  - Debian GNU/Linux
  - RedHat (Fedora und Enterprise-Linux)
  - Novell OpenSuSE und SuSE-Linux-Enterprise-Server
- verschiedene BSD-Distributionen
- Sun Solaris
- IBM AIX
- Hewlett Packard: UX, Tru64
Microsoft Windows
Mac OS
IBM OS/390 und zOS, HP OpenVMS, ...

Der Kernel

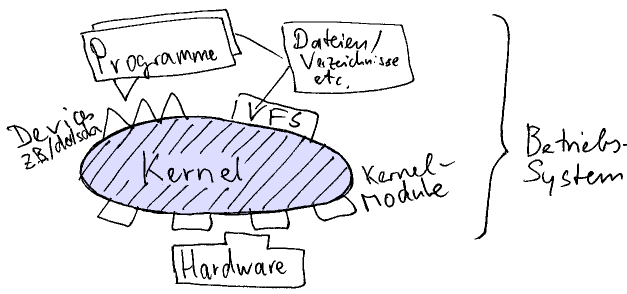

Abbildung: Kernel

Der Kernel dient als Abstraktionsschicht für die Hardware. Er besteht aus einer Programm-Datei (meist vmlinuz) und einer Menge von Moduln, welche bei Bedarf hinzugeladen werden können.

Die Programme können z.B. über Devices auf Funktionen des Kernels zugreifen. Zum Beispiel ist das Device /dev/sda der ersten SCSI-Festplatte zugeordnet.

Filesysteme

Das "Virtual Filesystem" (VFS)

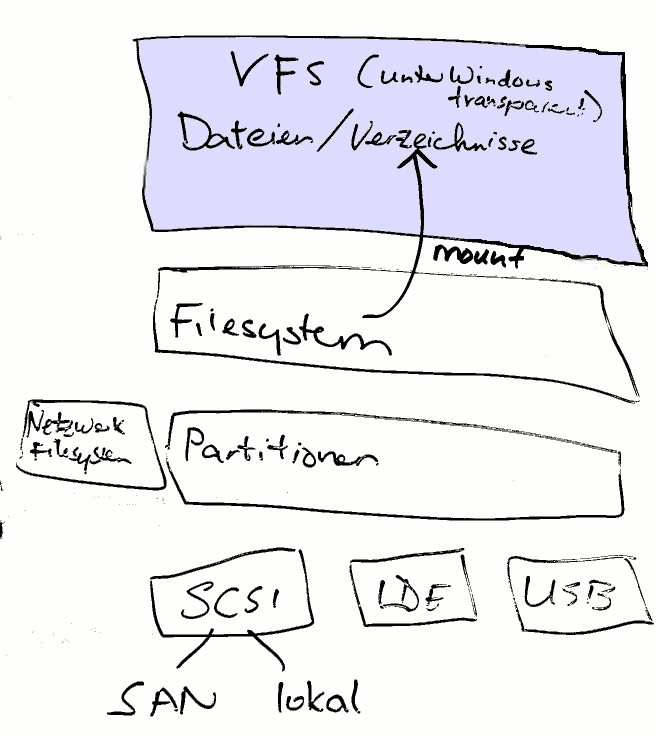

Abbildung: Virtual Filesystem (VFS)

Das VFS ist hierarchisch angeordnet, d.h. es gibt genau ein Root-Verzeichnis (/). Im Gegensatz zu Windows kommen keine Laufwerksbuchstaben zum Einsatz, sondern die verschiedenen Filesysteme werden an verschiedenen Stellen in das VFS "hinein-gemounted".

Die einzelnen Filesysteme können auf verschiedenen Festplatten-Partitionen, Wechselmedien oder auf Fileservern im Netz liegen.

Block-Devices

Festplatten sind Block-Devices. Sie werden über Controler angesprochen.

Man unterscheidet folgende Controler:

IDE (auch AT-Bus, ATA, ATAPI oder PATA genannt)
SATA
SCSI:
- über Hostadapter: lokale Festplatten
- über Hostbus (FibreChannel)-Adapter: SAN
- über USB: Memorysticks/Wechselplatten

Filesystem-Typen

Filesysteme auf Blockdevices:

ext3 (Linux native)
fat32/vfat (Windows95 native)
msdos (MS DOS native)
iso9660 (CD)

Netzwerkfilesysteme (von Fileservern):

ntfs (Windows native)
smbfs (Windows-Fileserver)
ncpfs (Novell Netware)
...

Besondere Filesysteme:

swapfs
proc filesystem

Mounten

Befehle:

mount Block-Device Mountpoint -o Optionen
umount Block-Device oder Mountpoint oder beides
mkfs -t Filesystem-Typ Optionen Blockdevice
chkfs Block-Device

In Datei /etc/fstab steht, welche Block-Devices beim Bootvorgang gemounted werden sollen:

# <file system> <mount point> <type> <options>                  <dump> <pass>
/dev/hda1       /             ext3   noatime,errors=remount-ro  0      1
/dev/hda3       /tmp          ext3   noatime,nosuid             0      2
/dev/hda5       /var          ext3   noatime                    0      2
/dev/hda6       /export       ext3   noatime,nosuid,nodev       0      0

# technical devices:
/dev/hda2       none          swap   sw,pri=2                   0      0
proc            /proc         proc   defaults                   0      0

# removable media:
/dev/cdrom      /mnt/cdrom    auto   noauto,user,nodev,nosuid   0      0
/dev/fd0        /mnt/floppy   auto   noauto,user,nodev,nosuid   0      0

Listing: /etc/fstab

Filesystem-Elemente

Folgende Elemente können in einem Verzeichnis enthalten sein:

Dateien
Verzeichnisse
Hardlinks*: weiterer Dateiname für einen Dateiinhalt (nicht über Filesystemgrenzen hinweg möglich). Kommt ausserdem bei den Verzeichnissen "." und ".." zum Einsatz.
Symlinks*: Verweis auf andere Datei (auch Filesystem-übergreifend)
Block-devices*: z.B. Festplatten-Partition: /dev/sda1
Character-devices*: z.B. /dev/mouse)
Fifos*: zur Kommunikation zwischen Programmen über stdin/stdout
Sockets*: zur Kommunikation zwischen Programmen über Socket-Library

*: nicht bei allen Filesystemtypen

Meta-Informationen

Zu jedem Element werden folgende Meta-Informationen gespeichert:

Name des Elements
Größe
Inoden-Nummer (Adresse innerhalb des Filesystems)
Link-Count (Zahl der Hardlinks auf diesen Dateiinhalt)
Datum der letzten Änderung
Zugriffsrechte (Benutzer, Gruppe, Permissions)*
Datum der Erstellung*
Datum des letzten Lesezugriffs*
erweiterte Zugriffsrechte (ACL)*
Kommentar*

*: nicht bei allen Filesystemtypen

Der Filesystem Hierarchy Standard (FHS)

Der FHS beschreibt die Organisation innerhalb des VFS:

Unterhalb des Rootverzeichnisses liegen folgende Unterverzeichnisse:

/dev: Devices
/etc: Konfigurationsdateien
/home: Homeverzeichnisse der Benutzer ("Eigene Dateien")
/var: dynamische Dateien für diesen Computer (z.B. Logfiles, Druckjobs)
/usr: Unix System Resources (Programme). Darunter: /usr/bin, /usr/sbin
/sbin: Wichtige Programme für den Bootvorgang (nur für Admins interessant)
/bin: Wichtige Programme für den Bootvorgang (auch für User interessant)

Kriterien zur Einteilung in die Verzeichnisse:

static (selten ändernd) und dynamic (laufend ändernd)
shareable (auf mehreren Computer identisch) und unshareable (Computer-spezifisch)

Beispiele:

	shareable	unshareable
static	`/usr`	`/etc`
dynamic	`/home`	`/var`

Der Bootvorgang

Grober Ablauf

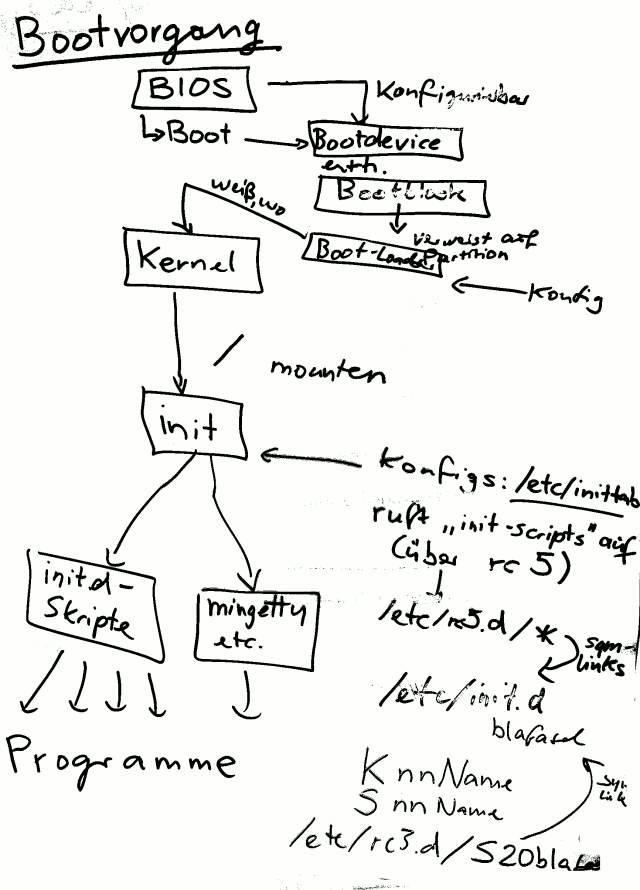

Abbildung: Linux-Bootvorgang

Der Bootvorgang erfolgt in fünf Phasen:

BIOS
Bootloader (lilo/grub/syslinux, liegt im MBR)
Kernel (/boot/vmlinuz)
/sbin/init
weitere Programme (abhängig vom gewünschtem Betriebsmodus (Runlevel), u.a. die Konsolen (mingetty, X11)

Runlevel

init bringt das System in einen der folgenden Runlevel:

	Debian	SuSE	RedHat	Solaris
Runlevel 0	Herunterfahren
Runlevel 1	Wartung (ohne Hintergrundprozesse)
Runlevel 2	Normalzustand	Textmodus (ohne X)		ohne Serverdienste
Runlevel 3	-		Normalzustand
Runlevel 4	-
Runlevel 5	-	Normalzustand	Hardwareerkennung	Herunterfahren +Ausschalten
Runlevel 6	Herunterfahren +Neu starten

Beispiele:

Bei Aufruf von init 6 rebootet das System. Dieser Befehl kann auch durch Drücken von Strg+Alt+Entf ausgelöst werden.
Mit init 1 versetzt man das System in den Wartungsmodus

`init`

Konfigurationsdatei: /etc/inittab


# The default runlevel.
id:2:initdefault:

# Boot-time system configuration/initialization script.
# This is run first except when booting in emergency (-b) mode.
si::sysinit:/etc/init.d/rcS

# What to do in single-user mode.
~~:S:wait:/sbin/sulogin

# /etc/init.d executes the S and K scripts upon change of runlevel
l0:0:wait:/etc/init.d/rc 0
l1:1:wait:/etc/init.d/rc 1
l2:2:wait:/etc/init.d/rc 2
l3:3:wait:/etc/init.d/rc 3
l4:4:wait:/etc/init.d/rc 4
l5:5:wait:/etc/init.d/rc 5
l6:6:wait:/etc/init.d/rc 6

# What to do when CTRL-ALT-DEL is pressed.
ca:12345:ctrlaltdel:/sbin/shutdown -t1 -a -r now

# /sbin/getty invocations for the runlevels.
1:2345:respawn:/sbin/getty 38400 tty1
2:23:respawn:/sbin/getty 38400 tty2
3:23:respawn:/sbin/getty 38400 tty3
4:23:respawn:/sbin/getty 38400 tty4
5:23:respawn:/sbin/getty 38400 tty5
6:23:respawn:/sbin/getty 38400 tty6

# Fax/Dialin/Anrufbeantworter (Modem und ISDN)
I0:2345:respawn:/usr/sbin/vboxgetty -d /dev/ttyI0
I1:2345:respawn:/sbin/mgetty ttyI0
I2:2345:respawn:/sbin/mgetty ttyS0

Listing: /etc/inittab

Der "Default"-Runlevel, welcher beim Hochfahren automatisch angesteuert wird, ist in /etc/inittab in der Zeile id:2:initdefault: angegeben.

`init.d`-Scripts

/etc/init.d/*: Aufruf mit Parameter start oder stop
/etc/rc[0-6].d/[KS][0-9][0-9]*: Symlinks auf /etc/init.d/...
/etc/rc.boot/*

(Abweichende Pfade bei einigen Distributionen)

Beispiel: /etc/init.d/apache2 restart

Zugriffsrechte

User

Verschiedene User

Persönliche User
Technische User (Systemuser)
root

können sich gleichzeitig am System anmelden und haben eigene

Prozesse
Dateirechte

Userliste: /etc/passwd . Pflege mit useradd, userdel, usermod

root:x:0:0:root:/root:/bin/bash
daemon:x:1:1:daemon:/usr/sbin:/bin/sh
bin:x:2:2:bin:/bin:/bin/sh
sys:x:3:3:sys:/dev:/bin/sh
sync:x:4:65534:sync:/bin:/bin/sync
games:x:5:60:games:/usr/games:/bin/sh
man:x:6:12:man:/var/cache/man:/bin/sh
lp:x:7:7:lp:/var/spool/lpd:/bin/sh
mail:x:8:8:mail:/var/mail:/bin/sh
[...]
jfranken:x:1000:100:Johannes Franken,,,:/export/home/jfranken:/bin/bash
bfranken:x:1001:100:Beate Franken,1,-12,:/export/home/bfranken:/bin/bash
[...]
nobody:x:65534:65534:nobody:/nonexistent:/bin/sh

Listing: /etc/passwd

Passwörter werden nicht aus Sicherheitsgründen nicht gespeichert. Allerdings werden die Hashwerte (z.B. md5-Checksumme) der Passwörter in /etc/shadow hinterlegt:

root:$1$4zU1GhCL$8yk51.RNza60JWJm4GA0U.:13363:0:99999:7:::
daemon:*:10810:0:99999:7:::
bin:*:10810:0:99999:7:::
[...]
jfranken:t73jV3leib7Bw:11331:0:99999:7:::
[...]

Listing: /etc/shadow

Linux überprüft das beim Login eingegebene Passwort, indem es dessen Hashwert mit dem hinterlegten Hashwert vergleicht. Eine "Entschlüsselung" der Hashwerte ist derzeit nur über Brute-Force-Methoden möglich, z.B. mit den Tools qcrack oder john.

Die hinterlegten Hashwerte können mit dem passwd-Kommando geändert werden.

Gruppen

Jeder User gehört einer oder mehreren Gruppen an.

Gruppenliste: /etc/group

root:x:0:
[...]
fax:x:21:jfranken,bfranken
cvs:x:103:wml,jfranken,bfranken
[...]
nogroup:x:65534:

Listing: /etc/group

Gruppen hinzufügen, umbenennen und löschen mit groupadd, groupdel, groupmod

Primären Gruppe eines Users zuordnen:

usermod -g Gruppenname Username oder
vi /etc/passwd (oder besser: vipw)

Weitere Gruppen eines Users zuordnen:

usermod -G Gruppe1,Gruppe2,... Username oder
vi /etc/group (oder besser: vigr)

Achtung:
usermod -G ersetzt alle vorhandenen weiteren Gruppenzuordnungen. Daher unbedingt die vollständige Gruppenliste angeben.

Änderungen an der Gruppenzuordnung wirken erst beim nächsten Login.

Filesystem-Permissions

Konzept

Unix unterscheidet folgende Berechtigungen:

Bzgl. Dateien/Devices/Fifos/Sockets:
- read: Lesen des Inhaltes
- write: Ändern des Inhaltes
- execute: Ausführen
Bzgl. Verzeichnissen:
- read: Auflisten eines Verzeichnisses
- execute: Betreten eines Verzeichnisses
- write: Anlegen/Löschen/Umnennen eines Elements in dem Verzeichnis

(Symlinks erben die Berechtigungen ihres Zieles.)

Für jedes Filesystem-Element ist festgelegt, welche dieser Berechtigungen

user: der Eigentümer
group: eine genau benannte Gruppe
others: alle Übrigen

auf ihm haben.

Zusätzlich gibt es noch die "Sonderrechte" (special bits), die aber nur selten erforderlich sind:

setuid (u+s, bei ausführbaren Dateien): Das Binary läuft unter der Kennung des Eigentümers (nicht des Aufrufers).
setgid (g+s, bei ausführbaren Dateien): Das Binary läuft unter der Gruppe des Eigentümers (nicht des Aufrufers).
setgid (g+s, bei Verzeichnissen): Alle neu angelegten Elemente übernehmen die Gruppe des Verzeichnisses (nicht des anlegenden Users)
sticky (o+t, bei Verzeichnissen): Nur die Eigentümer dürfen die Elemente in diesem Verzeichnis löschen oder umnennen (nicht alle auf das Verzeichnis schreibbberechtigten User)

Filesystem-Permissions anzeigen (`ls`)

Beispiel:

$ ls -l /etc/passwd
-rw-r--r--  1 root staff 3020 2006-12-15 17:06 /etc/passwd

Bedeutung der Spalten:

Typ (hier: -):
- -: Datei (auch Hardlink)
- d: Verzeichnis
- l: Symlink
- c: Character-device
- b: Block-device
- s: Socket
- p: Fifo
Rechte:

User Group Others ("world")

read(r) write(w) execute(x)/
setuid(s) read(r) write(w) execute(x)/
setgid(s) read(r) write(w) execute(x)/
sticky(t)

r w - r - - r - -
Link-Count (hier: 1): wieviele Verzeichniseinträge auf diesen Dateiinbalt zeigen.
User (hier: root), dem die Datei gehört (Eigentümer)
Group (hier: staff), auf die sich die o.g. Gruppenrechte beziehen
Dateigröße (hier: 3020)
Modification-Time (hier: 2006-12-15 17:06)
Dateiname (hier: /etc/passwd)

Ergebnis: Jeder kann die Datei /etc/passwd lesen, aber nur der Eigentümer (User=root) kann sie ändern.

Nummerische Darstellung

Man kann die Dateirechte nummerisch darstellen:

Special bits			User			Group			Others ("world")
setuid (u+s)	setgid (g+s)	sticky (o+t)	read(r)	write(w)	execute(x)	read(r)	write(w)	execute(x)	read(r)	write(w)	execute(x)
4	2	1	4	2	1	4	2	1	4	2	1
addieren (0 kann entfallen)			addieren			addieren			addieren

Beispiel:

$ ls -l /etc/passwd
-rw-r--r--  1 root staff 3020 2006-12-15 17:06 /etc/passwd

Permissions ändern (`chmod`)

chmod ändert die Dateirechte.

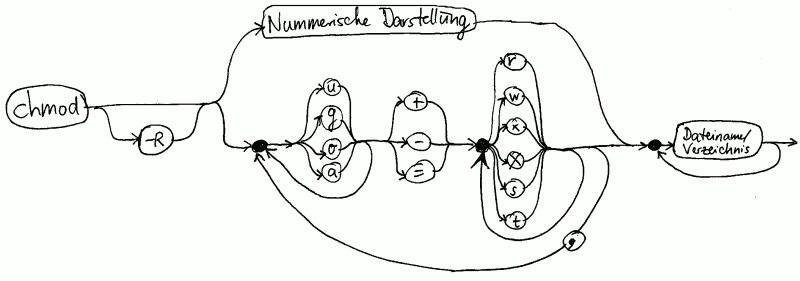

Abbildung: chmod-Aufruf

Beispiele:

chmod g+w /home/jfranken/incoming/
chmod -R 750 /home/jfranken/

Eigentümer und Gruppe ändern (`chown`, `chgrp`)

chown und chgrp ändern Eigentümer und Gruppe.

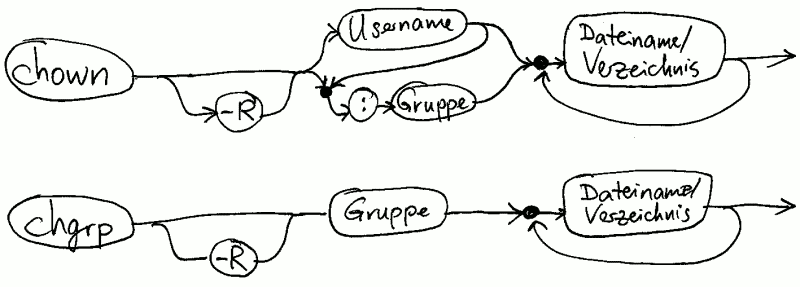

Abbildung: chown und chgrp-Aufruf

Beispiele:

chown jfranken:www-data /var/www/index.html
chown -R jfranken /export/home/jfranken

Konsolen

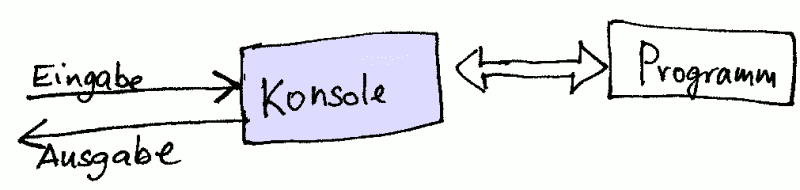

Abbildung: Konsole

Textkonsole
Serieller Port
Pseudo-Terminals:
- X-Clients:
  - xterm (Shift-PgUp/Dn, Ctrl-Maustaste)
  - konsole (Menüleiste)
  - ...
- sshd
- ...

Shells

Funktion

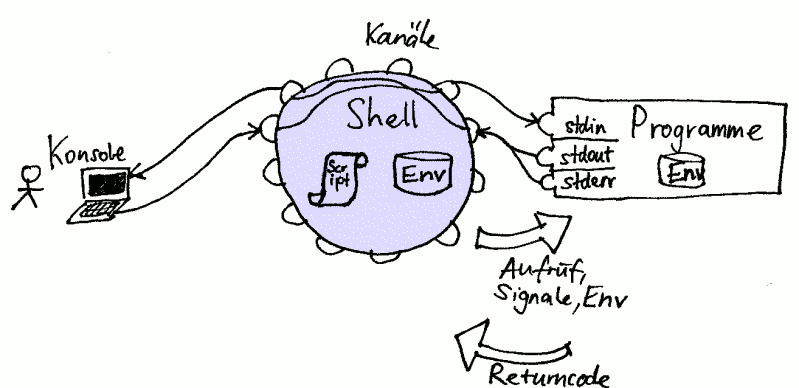

Abbildung: Aufgaben der Shell

Ein/Ausgabe-Kanäle "miteinander verdrahten"
Programme aufrufen
Shellscripts abarbeiten
Environment bereitstellen
Signale an Programme senden
Returncodes abfangen

verschiedene Shells

Standard-Shell unter Linux:

bash: Erweiterte sh (komfortablere Nutzerschnittstelle)

Darüber hinaus gibt es noch einige weitere Shells, z.B.

sh: auf allen Unixsystemen verfügbar (insb. AIX/Solaris)
ksh: Erweiterte sh (für Shellscript-Programmierung), Standard unter AIX/Solaris.
zsh: Erweiterte sh (Komfort + Programmierung)

sowie

csh: Komplett andere Syntax (nicht sh-kompatibel). Angeblich für C-Programmierer geeignet.
tcsh: Erweiterte csh (Komfort)

Achtung:
Shells sind nicht zwangsläufig kompatibel zwischen verschiedenen Releases und Betriebssystemen. Daher kann beim Umzug auf einen anderen Rechner eine Anpassung Ihrer Shellscripts erforderlich sein.

Logfiles

syslogd

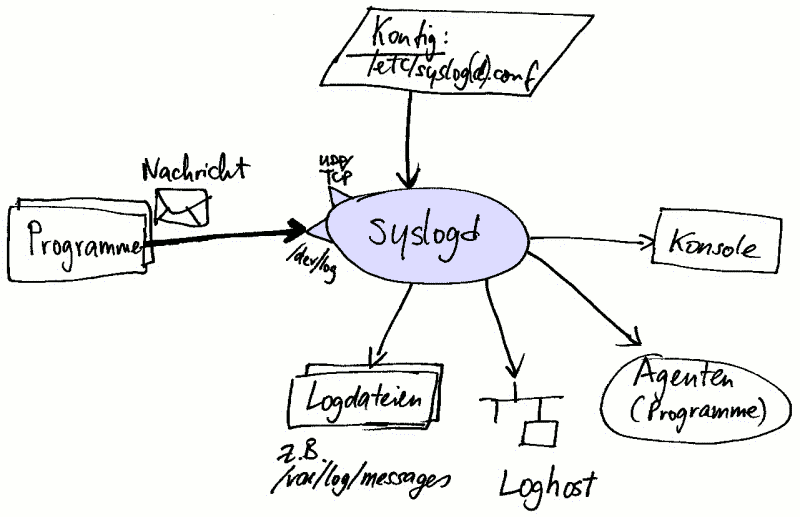

Abbildung: syslogd

# First some standard logfiles.  Log by facility.
auth,authpriv.*           -/var/log/auth.log
*.*;auth,authpriv.none    -/var/log/syslog
cron.*                    -/var/log/cron.log
daemon.*                  -/var/log/daemon.log
kern.*                    -/var/log/kern.log
lpr.*                     -/var/log/lpr.log
local2.*                  -/var/log/ppp.log

# Logging for the mail system.
mail.info                 -/var/log/mail.info
mail.warn                 -/var/log/mail.warn
mail.err                   /var/log/mail.err

# Emergencies are sent to everybody logged in.
*.emerg                    *

# Ausgewaehlte Nachrichten auf Konsole 8 ausgeben (Alt-F8)
daemon,mail.*;*.=debug;*.=info;*.=notice;*.=warn    /dev/tty8

Listing: /etc/syslog.conf

Mit dem logger-Programm kann Nachrichten an den syslogd senden (z.B. in Shellscripts)

syslog-Kategorien

Facility:

auth (=security)
authpriv
cron
daemon
ftp
kern
lpr
mail
mark
news
syslog
user
uucp
local[0-7]

Priority: (aufsteigende Wichtigkeit)

debug
info
notice
warning (früher: warn)
err (früher: error)
crit
alert
emerg (früher: panic)

Kernel-Meldungen

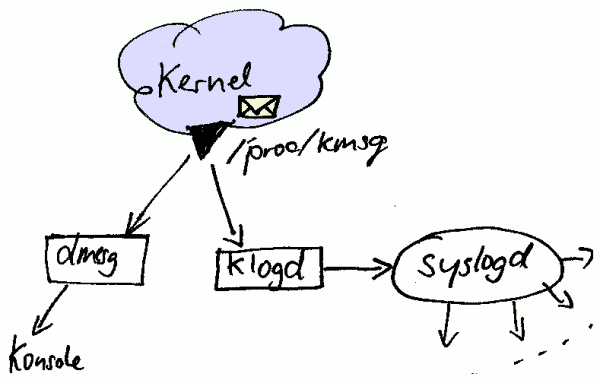

Abbildung: Kernel-Meldungen

Der Kernel speichert Kernelmeldungen in einem Ringpufffer, den man

mit dmesg auslesen oder
mit dem klogd in den syslogd einspeisen kann.

$ dmesg
usb-storage 1-1:1.0: usb_probe_interface - got id
scsi5 : SCSI emulation for USB Mass Storage devices
  Vendor: Maxtor    Model: OneTouch III      Rev: 0344
  Type:   Direct-Access                      ANSI SCSI revision: 02
SCSI device sda: 1465149168 512-byte hdwr sectors (750156 MB)
sda: assuming drive cache: write through
 sda: sda1
Attached scsi disk sda at scsi5, channel 0, id 0, lun 0
atkbd.c: Keyboard on isa0060/serio0 reports too many keys pressed.
IN=ppp0 OUT= MAC= SRC=192.168.100.253 DST=84.178.163.142 LEN=61 TOS=0x00 PREC=0x00 TTL=120 ID=49363 PROTO=ICMP TYPE=8 CODE=0 ID=512 SEQ=11833
Adding 1959920k swap on /dev/hda2.  Priority:2 extents:1
eth2: link down
eth2: link up, 10Mbps, half-duplex, lpa 0x0000
e100: eth0: e100_watchdog: link up, 100Mbps, full-duplex

Listing: dmesg

Eingeloggte User

werden in /var/log/wtmp (Binärdatei) protokolliert.

Auslesen mit last:

$ last
jfranken pts/11   gericom.jfranken Sat Mar 10 12:52   still logged in
bfranken pts/2    motte.jfranken.d Sat Mar 10 10:22    gone - no logout
jfranken ttyS0    mgetty - /dev/tt Fri Mar  9 10:54 - 13:39  (02:45)
bfranken pts/11   motte.jfranken.d Thu Mar  8 22:04 - 07:26  (09:21)
hrother  pts/2    p54b07827.dip.t- Thu Mar  8 21:54 - 06:44  (08:49)
fax_inc  ttyS0    +49 641 9750230  Thu Mar  8 07:54 - 07:54  (00:00)
bfranken pts/1    hummel.jfranken. Tue Mar  6 20:34 - 21:17  (00:42)
fax_inc  ttyS0    +49 6654 8354    Tue Mar  6 11:26 - 11:27  (00:00)
bfranken pts/2    hummel.jfranken. Tue Mar  6 07:21 - 21:15  (13:54)
jfranken pts/11   gericom.jfranken Mon Mar  5 20:39 - 10:34 (1+13:54)
[...]

Listing: last

Dokumentation

Man-Pages (zu jedem Programm und zu jeder Konfigurationsdatei)
- man ls (Ausgabe im less. q=Beenden, /=suchen, n=weitersuchen)
- xman (Grafischer Manpage-Browser unter X)
- man -t ps ls | lpr (Ausgabe auf Drucker)
/usr/share/doc (Handbücher)
Bücher (z.B. im O'Reilly- oder MITP-Verlag)
Internet (z.B. http://www.linuxwiki.org/, http://www.tldp.org/)

$Id: linux1.wml,v 1.3 2009-10-01 18:15:41 jfranken Exp $ [ChangeLog]
$Id: template.inc,v 1.82 2010-09-04 12:58:17 jfranken Exp $ [ChangeLog]
© Johannes Franken. Impressum und Haftungsausschluß

Linux-Training Teil 1: Konzepte

Inhalt

Linux-Training
Teil 1: Konzepte
